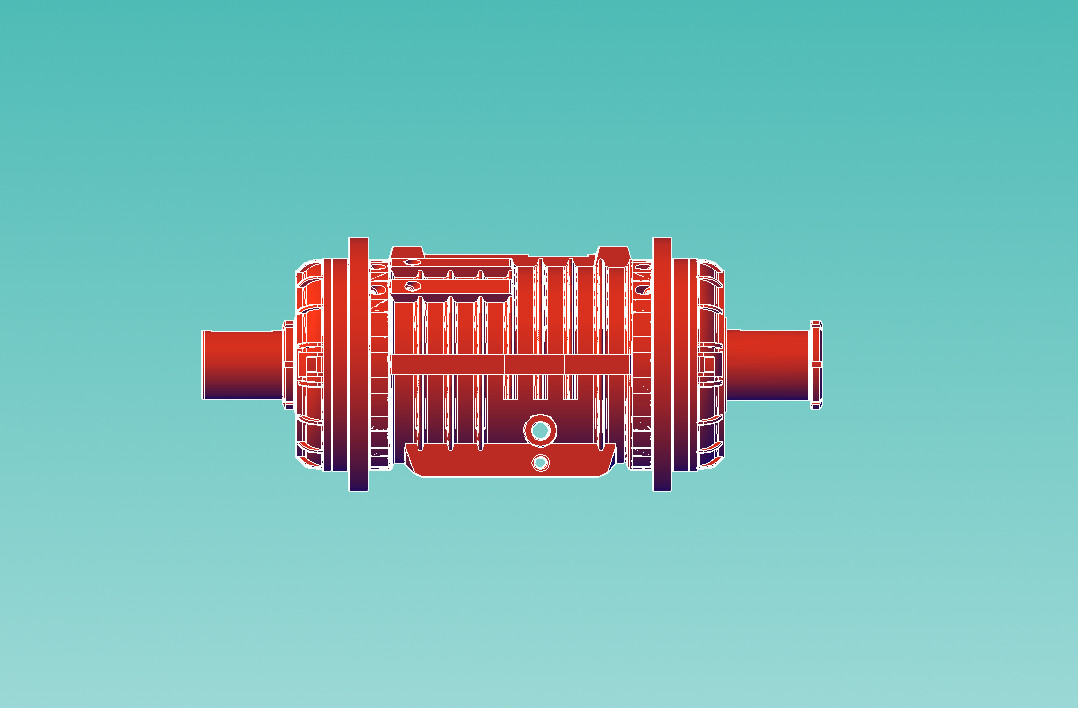

H180N1 hộp vòng bi chính
1. bộ xích vòng bên trong, bánh giấy và dây xích trước, các đường dây xích tương ứng và hai đầu xoắn ốc cần được sơn dầu bảo vệ.
2. Xương xềng sau chế biến trước khi lắp đặt, đối với bề mặt sáng sau chế biến và các bề mặt khác phủ dầu.
3. Bảo vệ kho trong khi lưu trữ, ngoài các thực hiện như trên, các trục của bộ bánh và dây xích phải được sơn dầu màng cứng và đóng gói bằng giấy dầu.
4. 轴承箱 tối đa chuyển động tốc độ:n=1800r/min.
5. lượng dầu tối đa tại vị trí: V=20.5L.
6. Động lực căng thẳng của ổ xích: M/A=113.7Nm.
Trục chính và trục cuộn được đặt trong một hộp sắt, hộp này được lắp đặt cùng một tâm trong máy và được cố định bằng vít.
Trong hai đầu của trục chính được trang bị một cột xích xích để chịu lực đẩy đường, để chịu lực đẩy trục, ở đầu cột xích xích gần được trang bị có lực đẩy trục, chịu lực đẩy trục hướng ngược dòng khí.
1Trước khi lắp đặt vòng bi bên trong, động cơ và nối, lắp đặt trục tương ứng và nốt vít I và II ở cả hai đầu nên được phủ dầu chống rỉ sét.
2. chống rỉ sét của hộp mang xử lý trước khi lắp ráp, áp dụng dầu chống rỉ sét trên bề mặt sáng xử lý và các bề mặt khác.
3Đối với lưu trữ chống rỉ sét trong kho, ngoài 2 trên, nhật ký của động cơ và kết nối nên được phủ mỡ phim cứng và bọc bằng giấy dầu.
4Tốc độ hoạt động tối đa của hộp vòng bi: n = 1800r/min.
5- Lượng dầu ở mức dầu cao nhất: V = 20,5L.
6. Động lực kéo của vít nắp hộp vòng bi: M/A=113.7Nm.
Cánh chính và vòng bi lăn được đặt trong một vỏ sắt đúc, được lắp đặt ở trung tâm trong nửa bên dưới của vạt và bị bóp.
Một vòng bi cuộn được lắp đặt ở mỗi đầu của trục để chịu lực tâm.một vòng bi quả bóng đẩy trung tâm được lắp đặt ở đầu của nối gần để chịu lực trục theo hướng lưu lượng không khí ngược. Máy quạt được trang bị vòng bi quả đẩy trung tâm, và máy quạt chính được trang bị hai vòng bi quả đẩy trung tâm.
