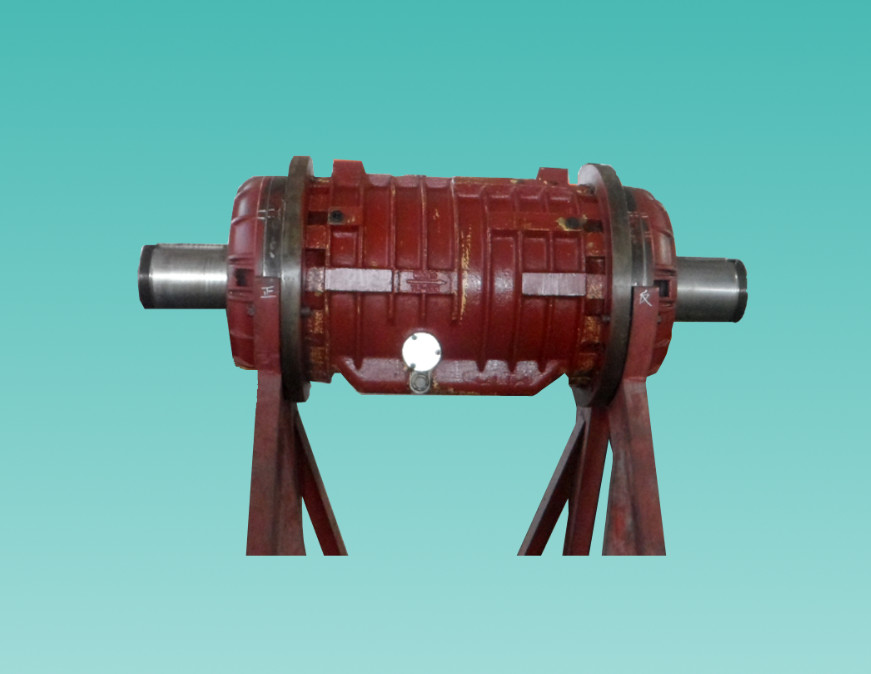

H180N2 hộp vòng bi chính
1. bộ xích vòng tròn bên trong, vòng tròn phía trước, mặt xích hợp tương ứng và hai đầu vít đồng, sau đó sơn dầu bảo vệ.
2. chế biến mặt sơn bảo vệ dầu.
3Khi lưu trữ kho, trục bánh giấy nên được sơn dầu màng cứng, và đóng gói bằng giấy dầu.
4. 轴承箱 tối đa chuyển động tốc độ:n=1800r/min.
5. lượng dầu tối đa tại vị trí: V=20L.
6. Động lực căng thẳng của ổ xích:M/A=116Nm.
Trục chính và trục cuộn được đặt trong một hộp sắt, hộp này được lắp đặt cùng một tâm trong máy và được cố định bằng vít.
Trong hai đầu của trục chính được trang bị một cột xích xích để chịu lực đẩy đường, để chịu lực đẩy trục, ở đầu cột xích xích gần được trang bị có lực đẩy trục, chịu lực đẩy trục hướng ngược dòng khí.
1. Đặt vòng bên trong của vòng bi, mặt trước của động cơ, bề mặt kết hợp trục tương ứng và cả hai đầu của sợi được phủ đồng, và sau đó phủ dầu chống rỉ sét.
2. Bọc bề mặt chế biến bằng dầu chống rỉ sét.
3Khi lưu trữ trong nhà kho, tạp chí của bánh xe lưỡi phải được phủ mỡ phim cứng và bọc bằng giấy dầu.
4Tốc độ hoạt động tối đa của hộp vòng bi: n = 1800r/min.
5Số lượng dầu ở mức dầu cao nhất: V = 20L.
6. Động lực kéo của vít nắp hộp vòng bi: M/A=116Nm.
Cánh chính và vòng bi lăn được đặt trong một vỏ sắt đúc, được lắp đặt ở trung tâm trong nửa bên dưới của vạt và bị bóp.
Một vòng bi cuộn được lắp đặt ở mỗi đầu của trục để chịu lực tâm.một vòng bi quả bóng đẩy trung tâm được lắp đặt ở đầu của nối gần để chịu lực trục theo hướng lưu lượng không khí ngược. Máy quạt được trang bị vòng bi quả đẩy trung tâm, và máy quạt chính được trang bị hai vòng bi quả đẩy trung tâm.
